Przyrząd do do pomiaru współśrodkowości RPGR 1000 SPREITZER

Szczegóły produktu

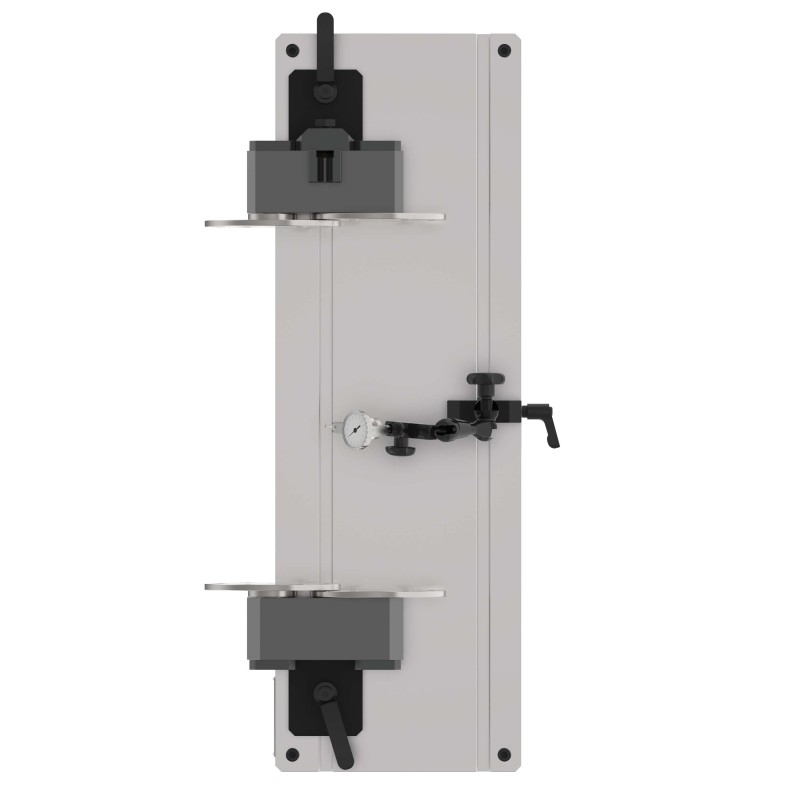

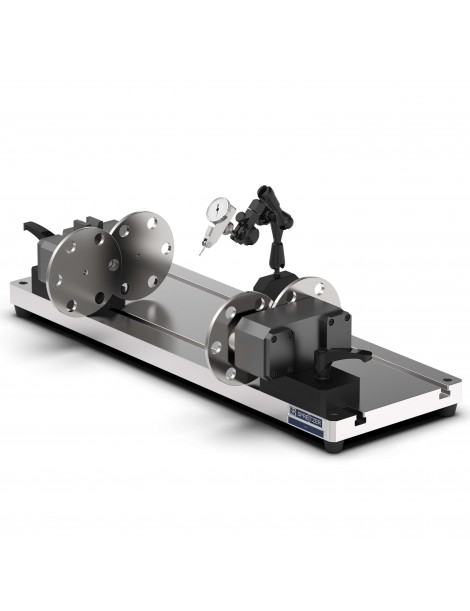

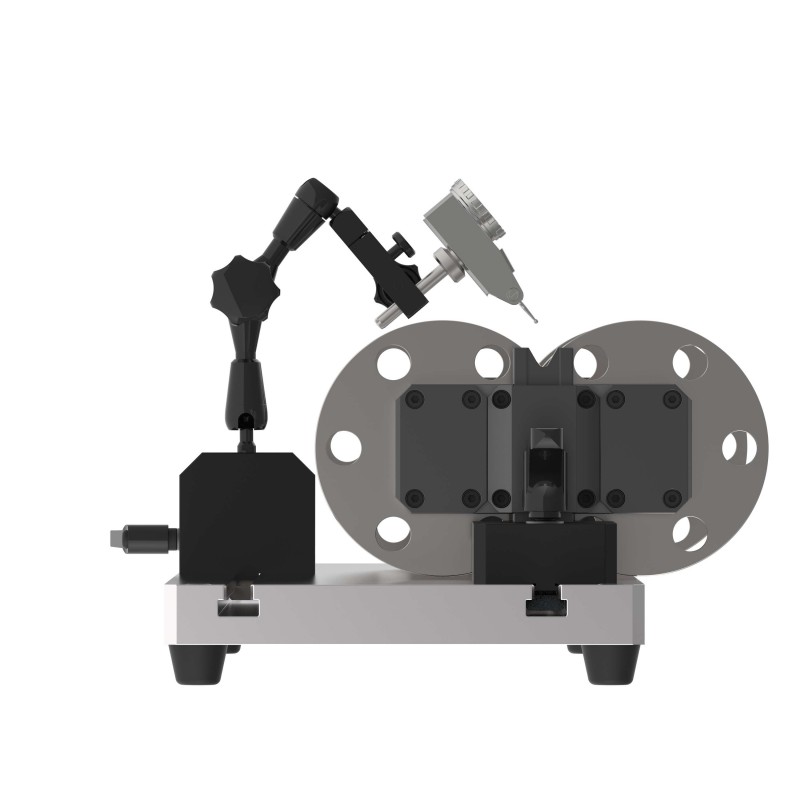

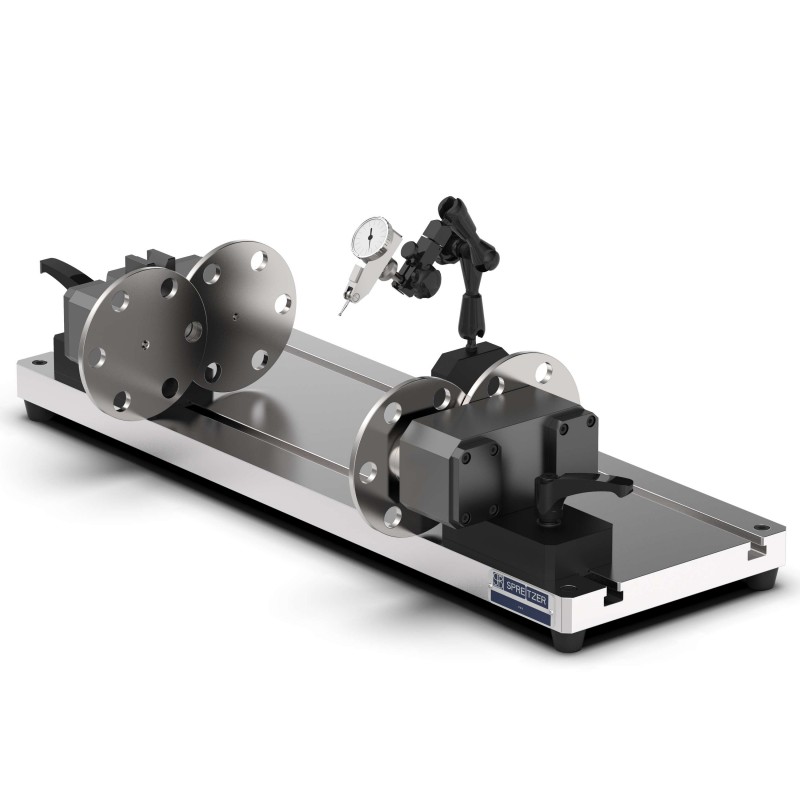

Przyrząd do pomiaru współosiowości RPGR może być stosowany do pomiaru współosiowości okrągłych elementów o średnicy do 240 mm. Obie rolki są bezstopniowo przesuwane na płycie podstawowej. Jedna z rolek ma regulowaną wysokość, co pozwala na kompensację różnych średnic elementu. Elementy o różnych kształtach można łatwo sprawdzić.

Zalety

• Dwie ruchome rolki z dźwignią zaciskową
• Jedna podpora może być regulowana na wysokość w celu kompensacji różnicy średnicy przedmiotu obrabianego do 60 mm.

Zakres zastosowania

• Pomiary pojedyncze
• Pomiary seryjne z opcjonalnym wyposażeniem dodatkowym

Materiał

• Stal
• Elementy mocujące z aluminium

Wykończenie

• Polerowane, powlekane twardą powłoką
• Płytka podstawowa hartowana i precyzyjnie szlifowana
• Rolki hartowane i precyzyjnie szlifowane

Zakres dostawy

• 1 płyta podstawowa z rowkami teowymi 10H7
• 2 koła rolkowe (dostawa bez ramienia przegubowego i bez czujnika zegarowego)

Akcesoria

• Ramię przegubowe z uchwytem czujnika

Akcesoria dostępne na zamówienie

• Ruchoma jednostka dociskowa lub napędowa
• Elektroniczny czujnik długości i uchwyt, wskaźnik i oprogramowanie.

Uwaga

• Wersja wzmocniona do większej masy obrabianych elementów na zamówienie.
